Как да се измери качеството на огъване на проводници, огънати от 2D машина за огъване на тел?

Как да измерим качеството на огъване на телове, огънати от 2D машина за огъване на тел?

Като доставчик на 2D машини за огъване на тел, аз разбирам важността на осигуряването на висококачествени резултати от огъване на тел. Измерването на качеството на огъване на проводниците е от решаващо значение за поддържането на продуктовите стандарти, удовлетворяването на изискванията на клиентите и оптимизирането на производителността на процеса на огъване. В тази публикация в блога ще споделя някои ключови методи и съображения за измерване на качеството на огъване на телове, огънати от 2D машина за огъване на тел.

1. Геометрични размери

Първият аспект, който трябва да се има предвид при измерване на качеството на огъване, са геометричните размери на огъната тел. Това включва радиуса на огъване, ъгъла на огъване и общата дължина на огънатия проводник.

• Радиус на огъване: Радиусът на огъване е критично измерение, което влияе върху механичните свойства и функционалността на огъната тел. За да измерите радиуса на огъване, можете да използвате радиус. Поставете измервателния уред от вътрешната или външната страна на завоя, в зависимост от проектните изисквания, и съпоставете кривината на измервателния уред с огъването. Точността на измерването на радиуса на огъване е от съществено значение, тъй като неправилният радиус на огъване може да доведе до проблеми като концентрация на напрежение, което може да причини счупване на жицата при натоварване.
• Ъгъл на огъване: Измерването на ъгъла на огъване също е жизненоважно. За тази цел може да се използва транспортир или цифров ъгломер. Поставете габарита върху жицата в точката на огъване и я подравнете с двете прави секции на жицата от двете страни на огъването. Измереният ъгъл трябва да съответства на проектните спецификации. Отклоненията в ъгъла на огъване могат да повлияят на прилягането и сглобяването на огъната тел в крайния продукт.
• Обща дължина: Общата дължина на огънатата тел трябва да се измери с линийка или дебеломер. Това измерване гарантира, че жицата отговаря на изискванията за дължина на дизайна. Всяко значително отклонение в дължината може да доведе до проблеми по време на процеса на сглобяване, като например неправилно позициониране или намеса в други компоненти.

2. Качество на повърхността

Качеството на повърхността на огъната тел е друг важен фактор при определяне на нейното качество на огъване. Гладката повърхност без дефекти е желателна както от естетически, така и от функционални съображения.

• Визуална проверка: Извършете визуална проверка на огъната жица, за да проверите за повърхностни дефекти като драскотини, пукнатини или вдлъбнатини. Тези дефекти могат да отслабят жицата и да намалят нейната устойчивост на корозия. Използвайте лупа, ако е необходимо, за да откриете малки дефекти, които може да не се виждат с просто око.
• Измерване на грапавостта на повърхността: Грапавостта на повърхността може да се измери с помощта на тестер за грапавост на повърхността. Грапавата повърхност може да увеличи триенето, което може да повлияе на работата на проводника в приложения, където той се плъзга или трие в други компоненти. Грапавостта на повърхността трябва да бъде в определения диапазон, за да се осигури правилна функционалност.

3. Материална цялост

Поддържането на материалната цялост на телта по време на процеса на огъване е от решаващо значение. Всяко увреждане на структурата на материала може да компрометира механичните свойства на жицата.

• Микроструктурен анализ: Микроструктурният анализ може да се извърши с помощта на техники като металография. Чрез изследване на микроструктурата на огъната тел можете да откриете всякакви промени в структурата на зърното, като удължаване или деформация на зърното. Тези промени могат да показват прекомерно напрежение по време на процеса на огъване, което може да доведе до намалена здравина и пластичност на жицата.
• Тестване на твърдост: Тестът за твърдост може да се използва за оценка на целостта на материала на огъната тел. Уред за измерване на твърдост, като например уред за измерване на твърдост на Rockwell или Vickers, може да се използва за измерване на твърдостта на жицата в различни точки, включително зоната на огъване. Ненормалното увеличение на твърдостта в зоната на огъване може да показва работа - втвърдяване, което може да повлияе на способността на жицата да издържи на по-нататъшна деформация или натоварвания.

4. Толерантност на размерите

Толерансът на размерите се отнася до допустимата вариация в геометричните размери на огъната тел. Важно е да се измери и контролира толерансът на размерите, за да се гарантира, че огънатият проводник отговаря на проектните изисквания.

• Статистически контрол на процеса (SPC): SPC техниките могат да се използват за наблюдение и контрол на толеранса на размерите на огънатата тел. Чрез събиране и анализиране на данни за геометричните размери на проба от огънати проводници можете да определите дали процесът на огъване е в рамките на приемливия диапазон на толеранс. Ако данните показват, че размерите се отклоняват от спецификациите, могат да се направят корекции на 2D машината за огъване на тел, за да се коригира процесът.
• GD&T (Геометрично оразмеряване и толеранс): GD&T е система от символи и правила, използвани за определяне и предаване на геометричните изисквания на част. Като прилагате принципите на GD&T към огънатата тел, можете да гарантирате, че толерансът на размерите е точно определен и измерен. Това спомага за подобряване на качеството и взаимозаменяемостта на огънатите проводници.

5. Спрингбек

Пружинното връщане е често срещано явление при огъване на тел, при което телта има тенденция да се върне в първоначалната си форма след премахване на силата на огъване. Измерването и контролирането на пружинното връщане е от съществено значение за постигане на точни размери на огъване.

• Измерване на Springback: За да измерите пружинното връщане, можете първо да измерите ъгъла на огъване непосредствено след огъването и след това да го измерите отново след определен период от време, за да позволите да се появи пружиниращо връщане. Разликата между двете измервания е количеството пружинно връщане. Това измерване може да се използва за регулиране на параметрите на огъване на 2D машината за огъване на тел, за да се компенсира пружинното връщане.
• Фактори, влияещи върху Springback: Няколко фактора могат да повлияят на пружинирането, включително свойствата на материала на телта, радиуса на огъване и скоростта на огъване. Като разберете тези фактори, можете по-добре да контролирате пружинното връщане и да подобрите качеството на огъване.

В заключение, измерването на качеството на огъване на телове, огънати от 2D машина за огъване на тел, включва цялостна оценка на геометричните размери, качеството на повърхността, целостта на материала, толеранса на размерите и пружинното връщане. Като използвате подходящите инструменти и техники за измерване и като разберете факторите, които влияят на качеството на огъване, можете да гарантирате, че огънатите проводници отговарят на най-високите стандарти.

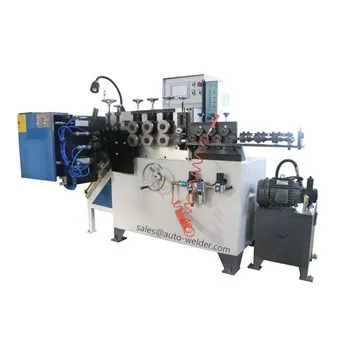

Ако сте на пазара за висококачествена 2D машина за огъване на тел или друго свързано оборудване, като напрМашина за заваряване на стоманени пръстени,Машини за производство и заваряване на пръстени, илиМашина за формоване на ветрилна мрежа, моля не се колебайте да се свържете с нас за повече информация и да обсъдим вашите специфични изисквания. Ние се ангажираме да ви предоставим най-добрите решения за вашите нужди за формоване на тел.

Референции

• ASME Y14.5 - 2018, Геометрични размери и толеранси (GD&T)
• ASTM E18 - 19, Стандартни методи за изпитване за твърдост по Рокуел и повърхностна твърдост по Рокуел на метални материали
• ISO 4287:1997, Геометрични продуктови спецификации (GPS) - Повърхностна текстура: Профилен метод - Термини, дефиниции и параметри на повърхностната текстура
